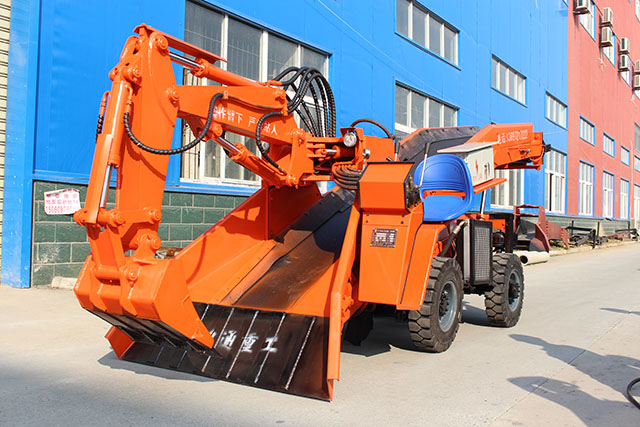

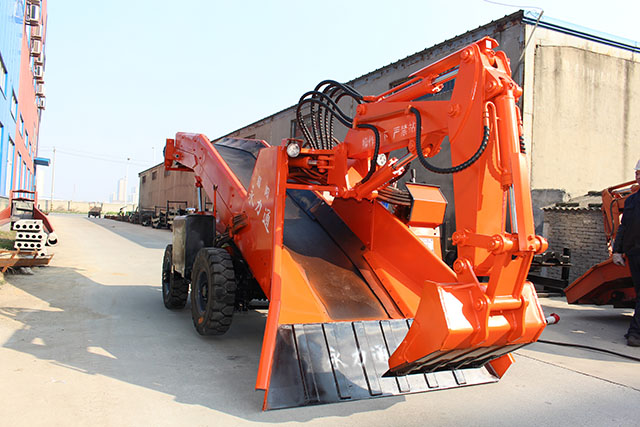

ZWY-70型電動扒渣機
產品介紹
一、產品型號說明
ZWY1.5-70T-4B-CD
Z：裝載方式 W：挖掘裝載方式 Y：液壓行走方式 1.5：鏟口寬度 70T：裝載能力、m3/h 裝機功率kw為70T 2B:兩輪驅動 4B：四輪驅動 C：柴油驅動 D：柴油機電啟動
F：防爆機型 G：刮板輸送 L：履帶式驅動 P：皮帶輸送 S：輸送架（帶）自動伸縮 Z：輸送架加長型、折尾型 M：免搖啟動 Q：加強機型 Y：液壓滾筒型 R：自動收放線裝置。
二、產品特色
1、可連續進行挖掘、扒取巖渣、運輸?shù)剿笫降V車和其它轉載設備。
2、使用本產品能極大提高工作效率，降低采掘成本，提高經濟效益。單臺設備每小時可出料60－70立方米，代替30多名人工作業，減少了作業人員、同時減少了安全隱患。

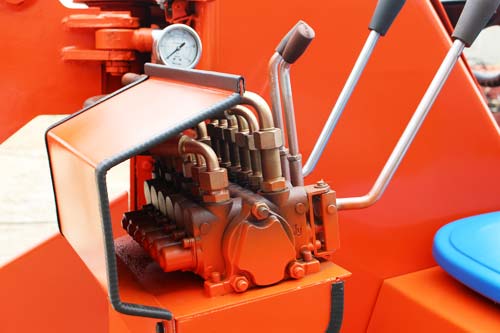

3、主要?jiǎng)幼鞑捎孟葘?dǎo)閥控制，操作輕松簡便，安全舒適，機動靈活，爬坡能力強，工作平穩無沖擊。
4、適用于斷面為2.2×2.2米以上的巷道。
5、本機采用電動全液壓傳動，液壓行走、挖掘采集、輸送、裝車四種功能，機構緊湊，推進力大，扒取范圍廣，可以全斷面裝巖，不留死角，不需人工輔助清理工作面。
三、適用范圍
永力通系列輪胎挖掘式裝載機（扒渣機）是一種連續裝載作業的高效率出礦設備，適用于作業斷面為2.2×2.2米以上的中小型巷道。主要用于鐵礦、銅礦、金礦、銀礦、鉛鋅等金屬礦和磷礦、煤礦等非金屬礦及水電站引水洞、隧道工程的平巷掘進、裝載作業。本產品將爆破下的各種礦石、礦料、泥渣或石土等挖掘、輸送、直接裝入運輸機、農用車、礦車或其它運輸設備上輸出。具有取代人工，極大地提高工作效率，提升出礦量的特點，是礦山及小型隧洞理想的機械化裝礦設備。
技術參數
| ZWY-70型電動扒渣機技術參數 | ||
| 項目 | 參數 | |
| 型號 | ZWY1.5-70T-4B-CD | |
| 裝載能力（m3/h） | ≤70 | |
| 整機質量 | （約）3100±5% | |
| 軸距（A）（mm） | 1550 | |
| 輪距（前/后） （mm） | 1250/1220 | |
| 最小轉彎半徑 | ≤5 | |
| 挖掘?qū)挾龋˙）（mm） | 3000 | |
| 挖取距離（C）（mm） | 1600 | |
| 裝載寬度（Z）（mm） | 650 | |
| 挖掘高度（H）（mm） | 2050 | |
| 卸載最高處高度（H）（mm） | 1500（可加高） | |
| 裝車長度（D）（mm） | 1600（可加長） | |
| 爬坡能力（°） | ≤5 | |
| 物料最大通過能力 | ≤640×500 | |
| 輸送帶速度（m/s） | 0.8±5% | |
| 輸送能力（m3/h） | ≥60 | |
| 主電機功率（Kw） | 11 | |
| 行走速度（Km/h） | 1.45 | |
| 額定工作壓力（Mpa） | 12 | |
| 安全閥開啟壓力（Mpa） | 12.5 | |
| 電器絕緣強度（MΩ） | 三相 | ≥1.5 |
| 相間 | ≥1.5 | |
| 運輸狀態最大外形尺寸 | 長 | 5300±50 |
| 寬 | 1300±50 | |
| 高 | 1400±50 | |
| 適用最小斷面（m2） | 2.2×2.2 | |
